平板窄波測速距雷達

l  單一車道測速測距雷達

l  體積很小的K-波段平板測速測距雷達

l  定位精度高，極低的誤觸發率

l  小于1m的測距精度

l  1-240km/h的測速范圍

l  26ms的響應時間

l  RS232串行輸出

l  兩維余弦修正

獨有的測距定位，使得定位觸發精度比傳統窄波雷達的定位精度要高的多，因?yàn)閭鹘y(tǒng)窄波測速雷達靠的雷達波束進行大概的定位。不僅如此，我們這款雷達的價格比傳統窄波測速雷達的價格還要低。既提高雷達應用性能但價格卻比市場上的普通窄波測速雷達價格還要低，進一步節省您的工程造價。

1、簡介

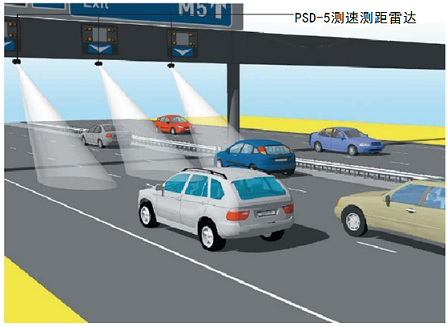

歐倫福PSD-5平板窄波測速測距雷達（下簡稱PSD-5雷達）是我公司自主研發的一款專門用在各類需要觸發拍照領域的窄波雷達，特別是用在交通卡口，治安卡口上比傳統的窄波測雷達具有不可比擬的優勢。它采用先進的微波射頻技術以及高速數字信號處理技術，能夠精確的檢測到探測范圍內的運動目標，具有精確測速和測距能力，所以它定位觸發精度非常高，從而使得觸發拍照的取證照片更具有說服力。系統主要由前端微波電路、后端信號采集及數據處理部分組成，具有體積小、重量輕、安裝方便、抗干擾能力強等優點。和目前市場的平板測速雷達相比，性能高，但是價格還低，所以，對線圈觸發來講，同樣可以做到，功能升級，但是造價降低。

2、特點：

歐倫福PSD-5平板窄波測速測距雷達與傳統窄波雷達使用CW信號相比，本雷達使用FMCW信號，采用軍用雷達技術中的全相參體制，可以精確測量目標的距離和速度信息，因此PSD-5雷達觸發距離可以由軟件任意設置，不論車輛類型，本產品可以提供高精度的位置一致性觸發信號，便于實際工程中相機的安裝和調試。

3、技術參數：

l 探測體制：寬帶微波方式

l 中心頻率：24.15GHz

l 調頻寬度：150MHz

l 微波發射功率：100毫瓦

l 測距范圍：3～100米

l 距離分辨率：≤1米

l 速度分辨率：≤1km/h

l 測速范圍：1～240km/h

l 響應時間：26ms

l 車輛檢測概率：>99%

l 車輛誤報概率：<1%

l 溫度范圍：-40℃～60℃（工業級）

l 濕度范圍：0-95%RH

l 供電系統：DC9-20V

l 自檢方式：上電自動自檢

l 系統功率：≤9W

l 通信接口： RS-232串行數據接口，波特率為9600bps

l 通信數據刷新速率：0.1ms

l MTBF：>90000h（十年）

l 機械結構：產品采用專用材料（LEXAN）外殼，符合NEMA4X 和IP65 標準。

   配有固定支架，軸向角度可調

l 產品尺寸：150mm(W)X90mm(H)X30mm(D)

l 產品重量：小于1kg
